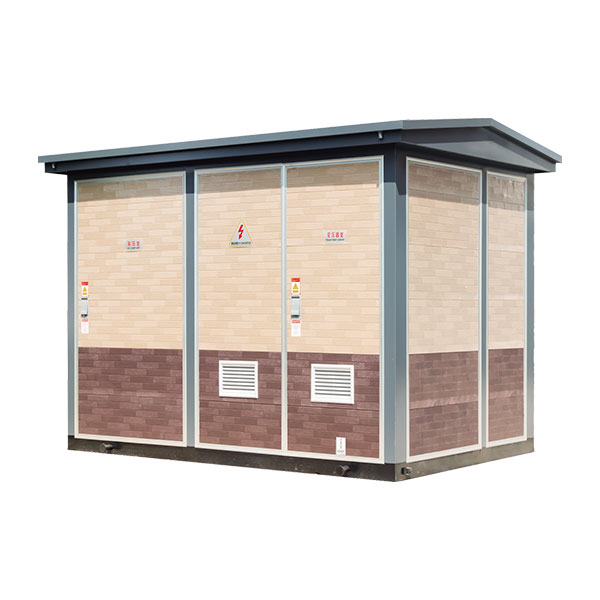

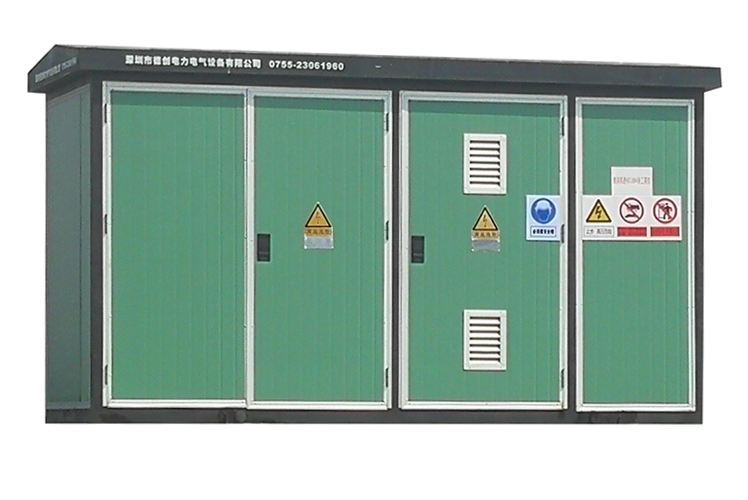

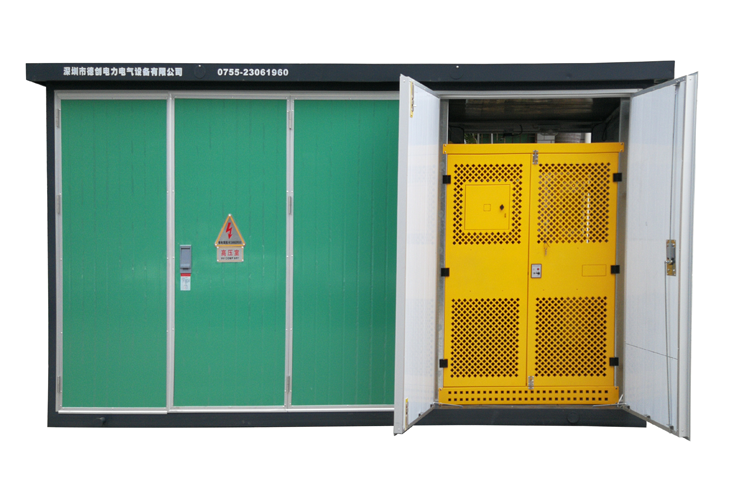

YB型户外预装式变电站(欧式)概述：
YB型户外预装式变电站(欧式)又称欧式箱变，产品符合GB17467-1998《高低压预装式变电站》和IEC1330等标准，作为一种新型供配电装置，它比传统土建变电站具有许多优越性。由于它体积小，占地面积小，广泛用于城市电网改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、油田、码头、高速公路以时及临性用电设施等户内外场所。

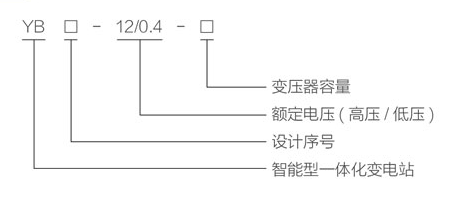

型号含义
功能及特点
◊高压开关设备、变压器、低压开关设备三位一体，成套性强；
◊高、低压保护完善，运行安全可靠，维护简单；
◊占地少，投资省、生产周期短、移动方便；
◊接线方案灵活多样；
◊结构：蜂窝式结构双层（复合板）外壳牢固，隔热又散热通风、美观、防护等级高，外壳材料有不锈钢钦合金、铝合金、冷车饭、彩钢板可选；
◊型式多样：通用型、别墅型、紧凑型等多种样式；
◊高压环网柜内可装配网自动化终端（FTU）实现短路及单相接地故障的可靠检测，具备“四遥”功能，便于配网自动化升级。
正常使用条件
O海拔高度不超过1000m;
O环境温度：-25P ~+401;
O相对湿度：日平均值不大于95%,月平均值不大于90%;
O安装场所：无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所，若超出以上条件时，用户可与我公司协商。
变压器
智能型一体化变电站选用低损耗、油浸式、全密封S9、S10、S11系列变压器，也可选用树脂绝缘或NOMEX纸绝缘环保型干式变压器，底部可配有小车，变压器可方便地进出。
高压侧
智能型一体化变电站高压一般采用负荷开关一熔断器组合电器保护，熔断器一相熔断后，三相联动脱扣，负荷开关有压气式、真空、六氟化硫等型式可选，可配电动操作机构，实现自动化升级；熔断器为高压限流熔断器，带撞击器，动作可靠，开断容量大，主要技术参数见下表。对于800kVA以上的变压器，可选用QCE4, QCE2,QCE1等真空断路器保护。
YB型户外预装式变电站(欧式)功能及特点：
1、高压开关设备、变压器、低压开关设备三位一体，成套性强；
2、高、低压保护完善，运行安全可靠，维护简单；
3、占地少，投资省、生产周期短、移动方便；
4、接线方案灵活多样；
5、结构不一样：蜂窝式结构双层（复合板）外壳牢固，隔热又散热通风、美观、防护等级高，外壳材料有不锈钢钦合金、铝合金、冷轧板、彩钢板可选；
6、型式多样：通用型、别墅型、紧凑型等多种样式；
7、高压环网柜内可装配网自动化终端（FTU）实现短路及单相接地故障的可靠检测，具备"四遥"功能，便于配网自动化升级。
YB型户外预装式变电站(欧式)正常使用条件：
1、海拔高度不超过1000m;
2、环境温度:-25℃-+40℃;
3、相对湿度:日平均值不大于95%,月平均值不大于90%;
4、安装场所:无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所，若超出以上条件时，用户可与我公司协商。
YB型户外预装式变电站(欧式)内变压器：
智能型一体化变电站选用低损耗、油浸式、全密封S9、S10、S11系列变压器，也可选用树脂绝缘或NOMEX纸绝缘环保型干式变压器，底部可配有小车，变压器可方便地进出。
YB型户外预装式变电站(欧式)内高压侧：
智能型一体化变电站高压一般采用负荷开关一熔断器组合电器保护，熔断器一相熔断后，三相联动脱扣，负荷开关有压气式、真空、六氟化硫等型式可选，可配电动操作机构，实现自动化升级;熔断器为高压限流熔断器，带撞击器，动作可靠, 开断容量大，主要技术参数见下表。对于800kVA以上的变压器，可选用QCE4,QCE2,QCE1等真空断路器保护。
|
订货时用户应提供下列资料： |
|
|
1、预装变电站形式； |
|
|
2、变压器型号和容量 ； |
|
|
2、高、低压系统图； |
|
|
3、有特殊要求的电气元件型号和参数； |
|
|
4、外壳颜色或要求； |
|
|
5、备品、备件名称、数量及其它要求； |
|
|
6、特殊使用条件说明。 |
