一、概述

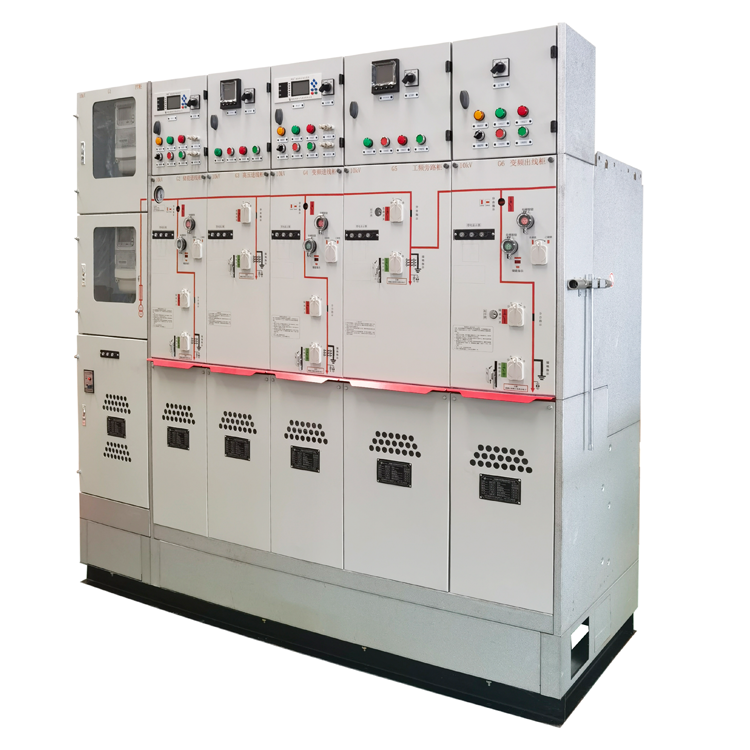

高压充气柜是一个完全密封的系统，其所有带电部件以及开关封闭在不锈钢的壳体内。整个开关装置不受外部环境条件的影响，从而可以确保运行可靠性及人身安全，并且实现了免维护。通过选择可扩展母线，可以实现任何组合，达到全模块化。扩展母线安全绝缘和屏蔽，确保了高可靠性和安全性。高压充气环网柜同时可以提供TV化的自动化解决方案，形成了智能化开关的概念，并将现场安装及调试工作量降到最低。
高压充气柜分为非扩展标准配置和可扩展标准配置。由于具有全模块和半模块的组合性以及自身的可扩展性，因而具有极其特殊的灵活性。
高压充气柜执行GB标准。在室内条件下(40℃)和在室外条件下（-50℃）运行的设计寿命超过30年。
二、适应场所
城市居民配电、小型二次变电站、开闭所、工矿企业、商场、机场、地铁、风力发电、医院、体育场、铁路、隧道等。
三、主要特点
开关柜为全密封、全绝缘结构；母线、开关及带点部件完全封闭在不绣钢壳体中。即使在短进水泡等极端情况下能保证开关正常运行；采用模块化、标准化设计，结构简单紧凑，结构简单、操作灵活、联结可靠、安装方便等特点，对各种不同的应用场合、合同用户要求均能提供令人满意的技术方案。
四、性能指标
◆SF6气体压力
◇20□下绝对压力为1.4bar
◇气体年泄漏率0.2‰/年
◇防护等级IP67
◇气室不锈钢厚度3.0mm
◆母线
◇开关柜内母线400mm2Cu
◇开关柜接地母线150mm2Cu
◆颜色
◇开关柜前面板RAL7012
◇侧板和电缆室前盖板RAL7035
◆正常运行环境条件
◇最高温度40℃
◇最低温度-50℃
◇最大平均相对温度≤95%
◇海拔高度≤2000米
◆满足标准
GB/T11022 GB3906 GB1985
GB16926 GB38041 GB1984GB3309
IEC60056 IEC60129 IEC60256
IEC60298 IEC60420 IEC60694
五、安装说明
提供操作说明书，操作手柄，操作视频等。产品现场安装时，应注意柜体表面油漆的保护，产品外部、柜门内、绝缘套管表面的尘埃、污物清除干净；产品铭牌数据、产品合格证书是否与订单相符，并根据装箱单检查文件、备件是否遗漏；
柜体结构：全绝缘全封闭结构；
包装：PVC发泡纸/PEE环保包装纸皮/木箱包装
装卸工具：叉车、吊车；
运输及装卸：产品在运输和装卸时不准倒置和翻转、不得撞击不准强烈震动。
六、订货须知
是否定制：来图定制产品，标准方案有少量现货。
出厂资料：制造厂提货时应提供下列文件及附件：
1、发货清单；
2、产品合格证及出厂试验报告；
3、使用说明书；
4、有关电器图纸、主要元器件说明书；柜门钥匙、操作手柄及合同单规定的备品备件。
报价及订货时应提供下列资料：主回路系统方案图；辅助电路电气原理图，排列图、平面布置图；所需备品备件清单，其它特殊使用条件及要求的书面资料。
