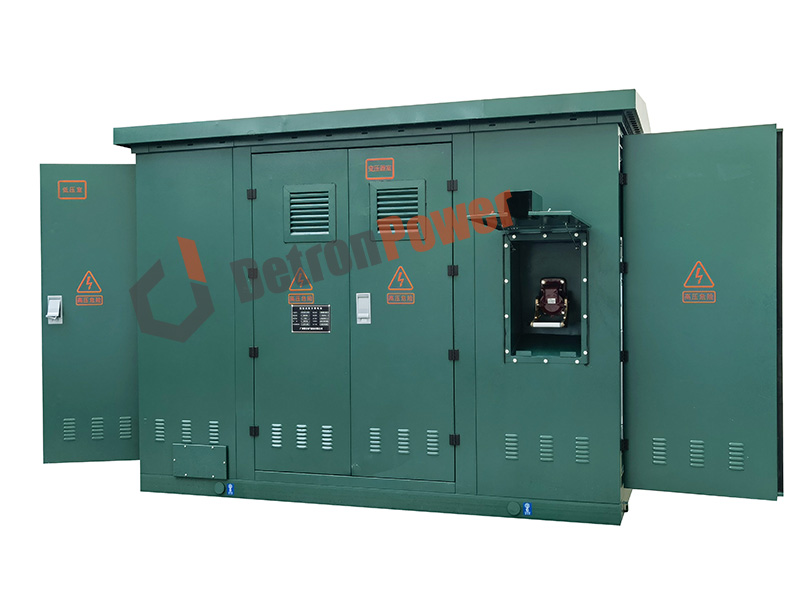

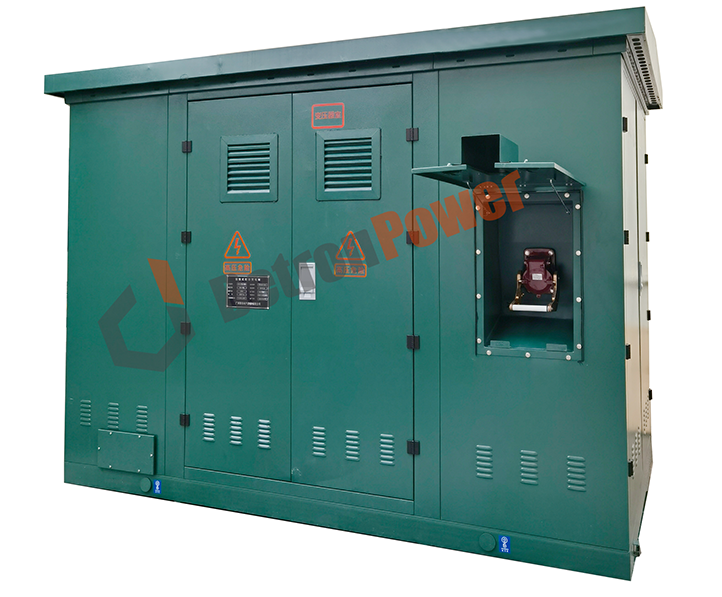

ZGS系列预装美式变电站(一体式变压器)ZGS系列预装美式变电站(一体式变压器)2

美式箱变将变压器的铁芯和绕组与高压负荷开关、熔断器等设备同置于一个密封箱体内,以变压器油为绝缘介质。这种组合式变压器体积小、结构简单、安装方便、操作灵活,既可用于户外,又可用于户内。

一,ZGS系列预装美式变电站(美式变压器)概述

ZGS系列预装美式变电站用于6KV和10KV环形电源,双电源或终端供电系统,作为高压配电计量,补偿控制和保护装置。除变压器外,预安装变电站的高压侧还安装了四位负载开关,双工位负载开关,备用保护熔断器和插入式熔断器。控制装置,分配装置,补偿装置和电能计量装置根据用户要求组装在低压侧。

ZGS系列预装美式变电站可用于室内和室外。它广泛应用于工业园区,住宅区,商业中心,高层建筑等场所。

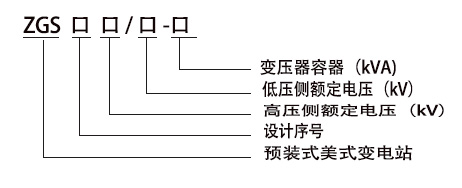

产品含义
ZGS系列预装美式变电站(一体式变压器)3

ZGS系列预装美式变电站结构特征

美式箱体可变结构分为前后部分。前面是高低压操作间隔。高压间隔包括高压端子,负载开关,无负荷分接开关,插入式保险丝,减压阀,油位计和排油阀。低压间隔包括低压端子。后部是油箱主体和散热器。变压器绕组和铁芯,高压负载开关和保护保险丝都在燃油箱中。

ZGS系列预装美式变电站使用条件

1.海拔1000米(超出此范围,单独设计)

2.风压:不大于70Pa(相当于35m / s)

3.湿度:日平均值不超过95%,月平均值不超过90%。

4.环境温度:最高温度+ 40℃;最低温度 -  45℃

5.地震等级:水平加速度0.4m / 2s;垂直加速度0.15m / 2s

6.地震强度:8度

7.安装地点的倾斜度:不超过3度

8.安装环境:周围空气不应受到腐蚀性,易燃气体和水蒸气的明显污染,不应有剧烈震动。


技术性能
额定电压: 10 / 0.4KV
最大工作电压: 12KV
额定容量: 125-1000KVA
一分钟工频耐受电压: 35KV
雷电冲击耐受电压: 75KV
短期容差电流: 12KA / 2S 16KA / 1S
高压备用限流熔断器快速断开容量: 50KA
空载电压调节: 10KV / 2 * 2.5
环境温度: -45~40C度
允许的温升: 65℃




















ZGS系列预装美式变电站性能特点

1.体积小,结构紧凑,仅占中国同容量箱的1/3左右;

2.全密封,全绝缘,无绝缘距离,可靠保证人身安全;

3.它不仅可以用在环网中,也可以用在终端中。转换非常方便,提高了电源的可靠性。

4.低损耗,低于国产S9变压器损耗;

5.电缆接头可承受200个负载电流,可在紧急情况下作为负载开关使用,具有隔离开关的特点。

6.采用双保险丝保护,降低运行成本。插入式保险丝是双敏感保险丝(温度和电流)。

7.采用三角/星形O型连接方式和三相五柱结构,具有电压质量高,中性点无漂移,箱体无加热,噪音低,防雷性能好等优点。
