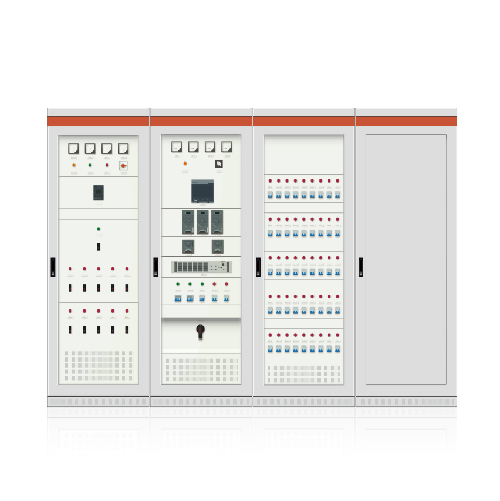

德创交直流一体柜是针对智能变电站建设的要求而专门开发的一体化电源产品解决方案。该方案对电源进行全面整合：将交流电源系统、直流电源系统、逆变电源系统、通信电源系统统一设计，适用于不同电压等级的变电站、发电厂、工矿企业、电气化铁路及高层建筑等领域，作为电力自动化系统、通迅系统、直流系统、高压开关、继电保护、自动装置、事故照明的操作电源和控制电源。

设备组成

---

由交流配电（AC）、直流电源（AC/DC）、逆变电源（DC/AC）、通信直流变换器（DC/DC）、监控单元、各馈线回路、蓄电池组组成。


设备特点

---

共享同一组蓄电池，减少了蓄电池组数量，降低了运维及管理成本
总监控对各子系统实行集中监视、分散控制，提高了一体化电源系统的管理水平。



设计参数

---

• 充电模块：配置110/220V，10A、20A及40A模块
• 通讯模块：配置48V20A或48V50A通讯模块
• 逆变电源：配置1KVA-10KVA的逆变模块
• 监控模块：大屏幕液晶显示，可以实现“遥控、遥测、遥信、遥调” 功能
• 功能单元：配置交直流采样单元、防雷单元、开关量单元、绝缘监测单元、电池巡检单元等
• 系统容量：220V 100AH-3000AH  (110V 100AH-3000AH)
• 通讯方式：RS232/RS485接口，RTU、CDT、MODBUS、EC61850规约
• 柜体尺寸：2260mm（高）*800mm（宽）*600mm（深） （可按照用户要求定制）
