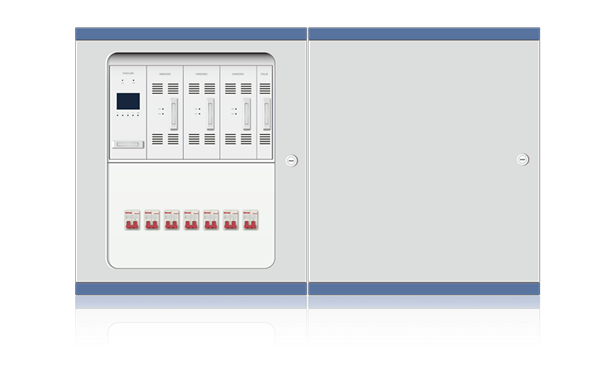

德创电力BZDW壁挂系列直流屏是我公司专为小容量直流系统而设计的，适用于小型开关站、小型用户变电站及小型10KV变电站。

设备组成

---

由交流输入、充电模块、监控单元、馈线回路、蓄电池组组成。


设备特点

---

采用挂壁式设计，由充电箱和电池箱组成(或一体式箱)

体积小，结构简单，性价比高，安装维护方便



设计参数

---



1. 充电模块：配置110/220V，3A、5A模块
2. 监控模块：液晶显示，中文界面，按键操作，设计后台通讯，可实现无人值守
3. 功能单元：可配置交直流采样单元、防雷单元、母线绝缘监测单元、电池巡检单元等
4. 系统容量：220V 7AH-40AH  (110V 7AH-40H)
5. 通讯方式：RS232/RS485接口，RTU、CDT、MODBUS规约
6. 柜体尺寸：充电箱 680mm（高）*560mm（宽）*265mm（深）

                   电池箱 680mm（高）*560mm（宽）*265mm（深）
                   一体箱1000mm（高）*560mm（宽）*280mm（深）
