1、 用途与特点

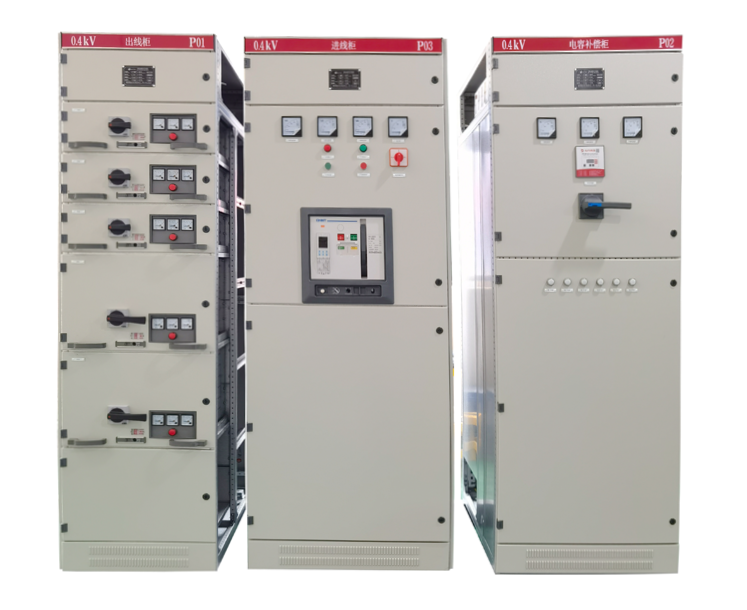

GCK（L）低压抽出式开关柜由动力配电中心（PC）柜和电动机控制中心（MCC）二部分组成，适用于发电厂、变电站、工矿企业等电力用户作为交流50Hz，最大工作电压至660V，最大工作电流至3150A的配电系统中，作为动力配电，电动机控制及照明等配电设备的电能转换分配控制之用。
本系列产品具有分断能力高，动热稳定性能好、结构先进、合理、电气方案切合实际，系列性、通用性强，各种方案单元任意组合、一台柜体作容纳的回路较多，节省占地面积，外形美观，防护等级高，安全可靠，维护方便等优点。柜体采用25mm为基本模数的结构件组合装配式结构，标准化程度较高，组合灵活，外形美观。金属结构采用镀锌和粉末喷漆工艺，防腐能力强。功能单元结构合理，操作安全，维护方便，事故停电时间短。
本产品符合IEC439国际标准。
GB7251-B7《低压成套开关设备》国家标准和ZBK36001-89《低压轴出式成套开关设备》标准。
2、 使用环境条件
a、 周围空气温度；上限+40℃，下限-10℃。
b、 海拔：≦2000m（若超过海拔2000 m订货时应说明）；
c、 周围相对湿度：没有明显的尘埃、烟、腐蚀性或可燃性气体、水蒸汽或盐的污染。
d、 无经常性剧烈震动或常年腐蚀场所。
3、主要技术参数
|
序号 |
名称 |
单位 |
技术参数 |
|
|
1 |
主电路额定电压 |
V |
380、660 |
|
|
2 |
辅助电路额定电压 |
V |
AC220、380、DC110、220 |
|
|
3 |
额定频率 |
Hz |
50（60） |
|
|
4 |
额定绝缘电压 |
V |
660 |
|
|
5 |
额定电流 |
水平母线 |
A |
1000、1600、2500 |
|
母线垂直 |
A |
630、800、1000 |
||
|
6 |
主电路接插件 |
A |
250、400、630 |
|
|
7 |
辅助电路接插件 |
A |
10 |
|
|
8 |
额定短时耐受电流 |
KA |
30、50、80 |
|
|
9 |
额定短时耐受电流峰值 |
KA |
63、105、178 |
|
|
10 |
防护等级 |
|
IP30、IP40 |
|
|
11 |
工频耐压 |
KV |
2.5kv/min |
|
|
12 |
外型尺寸 |
宽 |
mm |
600、800、1000 |
|
深 |
mm |
800、1000 |
||
|
高 |
mm |
2200 |
||
